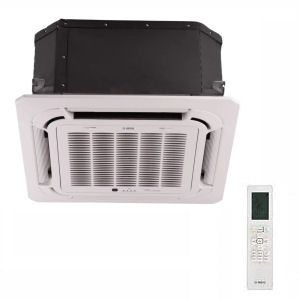

Unidad interior de aire acondicionado, de cassette
ICN110 Unidad interior de aire acondicionado, de cassette
Unidad interior de aire acondicionado, de cassette, de flujo circular, sistema aire-aire multi-split, para gas R-32, serie Cassette Climate 5000i R32, modelo CL5001iM 4CC 21 E "BOSCH", alimentación monofásica (230V/50Hz), potencia frigorífica nominal 2,1 kW, potencia calorífica nominal 2,3 kW, caudal de aire a velocidad baja/media/alta: 460/500/540 m³/h, presión sonora a velocidad baja/media/alta: 31/33/37 dBA, dimensiones 260x570x570 mm, peso 14,5 kg, diámetro de conexión de la tubería de líquido 1/4", diámetro de conexión de la tubería de gas 3/8", con panel decorativo CL5000i-P 4CC, dimensiones del panel 50x647x647 mm, peso del panel 2,5 kg, bomba para elevación de condensados y control remoto inalámbrico. Incluso elementos para suspensión del techo.

Casa comercial
Documentación
BOSCH. Aire acondicionado. Catálogo y tarifa.
Serie
Modelo / potencia frigorífica nominal
Potencia frigorífica nominal 2.1 kW
Potencia calorífica nominal 2.3 kW
Caudal de aire a velocidad baja/media/alta: 460/500/540 m³/h
Presión sonora a velocidad baja/media/alta: 31/33/37 dBA
Dimensiones 260x570x570 mm
Dimensiones del panel 50x647x647 mm
Peso 14.5 kg
Peso del panel 2.5 kg

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1



Materiales



mt42bos208a

Ud

Unidad interior de aire acondicionado, de cassette, de flujo circular, sistema aire-aire multi-split, para gas R-32, serie Cassette Climate 5000i R32, modelo CL5001iM 4CC 21 E "BOSCH", alimentación monofásica (230V/50Hz), potencia frigorífica nominal 2,1 kW, potencia calorífica nominal 2,3 kW, caudal de aire a velocidad baja/media/alta: 460/500/540 m³/h, presión sonora a velocidad baja/media/alta: 31/33/37 dBA, dimensiones 260x570x570 mm, peso 14,5 kg, diámetro de conexión de la tubería de líquido 1/4", diámetro de conexión de la tubería de gas 3/8", con panel decorativo CL5000i-P 4CC, dimensiones del panel 50x647x647 mm, peso del panel 2,5 kg, bomba para elevación de condensados y control remoto inalámbrico.

1,000

845,00

845,00

mt42www090

Ud

Kit de soportes para suspensión del techo, formado por cuatro varillas roscadas de acero galvanizado, con sus tacos, tuercas y arandelas correspondientes.

1,000

22,00

22,00



Subtotal materiales:

867,00

2



Mano de obra



mo005

h

Oficial 1ª instalador de climatización.

1,000

23,74

23,74

mo104

h

Ayudante instalador de climatización.

1,000

21,90

21,90



Subtotal mano de obra:

45,64

3



Costes directos complementarios




%

Costes directos complementarios

2,000

912,64

18,25

Coste de mantenimiento decenal: 260,65€ en los primeros 10 años.

Costes directos (1+2+3):

930,89



UNIDAD DE OBRA ICN110: UNIDAD INTERIOR DE AIRE ACONDICIONADO, DE CASSETTE.


CARACTERÍSTICAS TÉCNICAS

Unidad interior de aire acondicionado, de cassette, de flujo circular, sistema aire-aire multi-split, para gas R-32, serie Cassette Climate 5000i R32, modelo CL5001iM 4CC 21 E "BOSCH", alimentación monofásica (230V/50Hz), potencia frigorífica nominal 2,1 kW, potencia calorífica nominal 2,3 kW, caudal de aire a velocidad baja/media/alta: 460/500/540 m³/h, presión sonora a velocidad baja/media/alta: 31/33/37 dBA, dimensiones 260x570x570 mm, peso 14,5 kg, diámetro de conexión de la tubería de líquido 1/4", diámetro de conexión de la tubería de gas 3/8", con panel decorativo CL5000i-P 4CC, dimensiones del panel 50x647x647 mm, peso del panel 2,5 kg, bomba para elevación de condensados y control remoto inalámbrico. Incluso elementos para suspensión del techo.



CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA


DEL SOPORTE.

Se comprobará que su situación se corresponde con la de Proyecto y que hay espacio suficiente para su instalación.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Replanteo. Colocación y fijación. Conexión a las líneas frigoríficas. Conexión a la red eléctrica. Conexión a la red de desagüe. Puesta en marcha.


CONDICIONES DE TERMINACIÓN.

La fijación al paramento soporte será adecuada, evitándose ruidos y vibraciones.



CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes y salpicaduras.



CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.



CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la canalización ni el cableado eléctrico de alimentación.



Código LER

Tipo

Peso (kg)

Volumen (l)

15 01 01

Envases de papel y cartón.

0,180

0,240

17 02 03

Plástico.

0,090

0,150



Envases:

0,270

0,390
